源点三维位于昆山，为苏州及昆山设计工作室与研发团队提供实物逆向建模和扫描数据 CAD 重建服务，支持旧零件资料重建、样件改型与配合件开发。根据后续用途确认曲面或实体、保形或设计意图重建，以及交换格式或源文件要求。

01 / 工作原理

这项技术，
是怎样工作的？

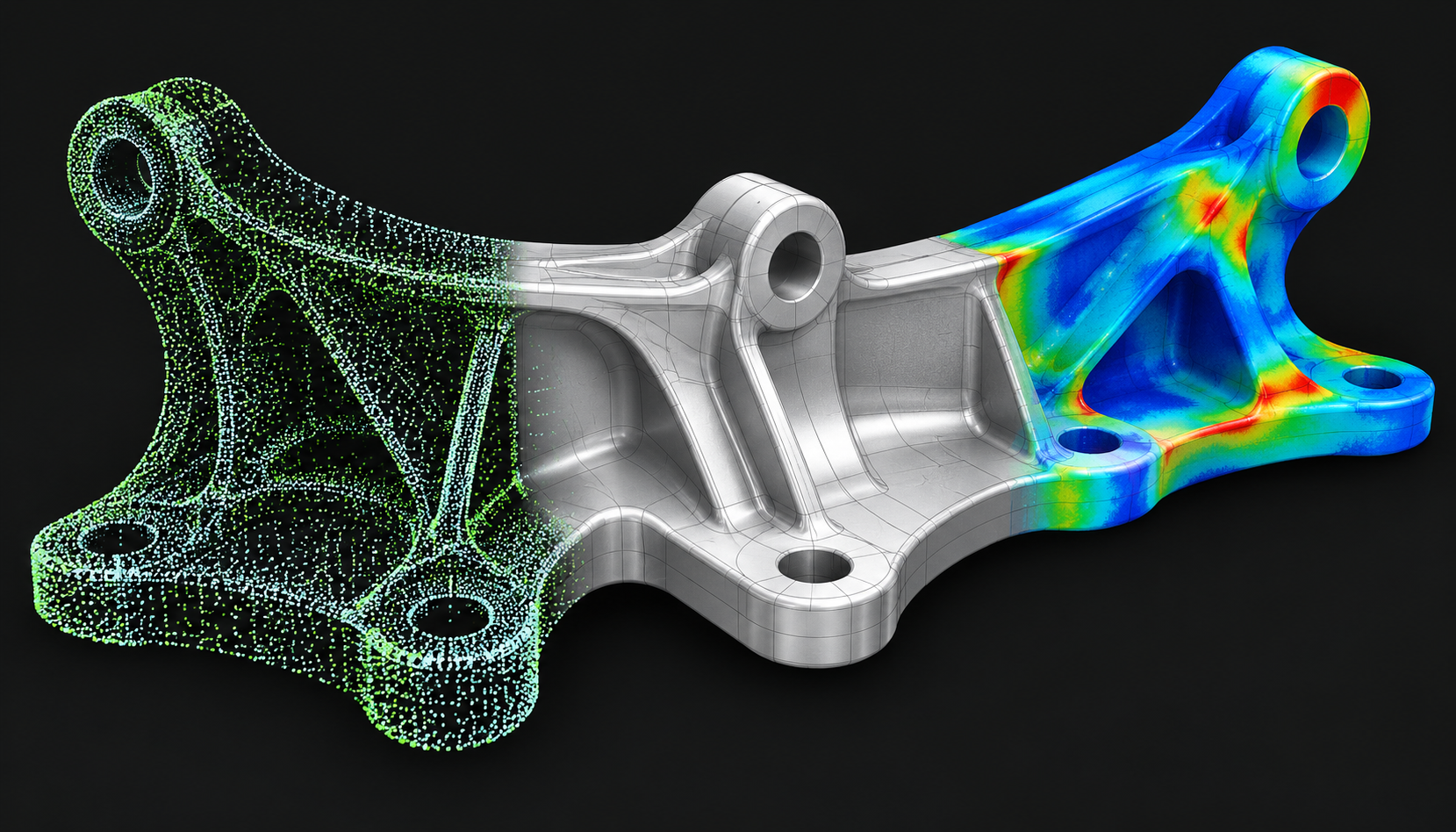

逆向建模以实物扫描得到的点云或网格为参照，识别平面、圆柱、孔位和自由曲面，再用曲线、曲面与实体特征重建CAD模型。重点是把测到的形状转化为后续设计可使用的几何结构。按目标可保留实物形态，也可依据尺寸和装配关系整理设计意图；通用CAD交换文件与带建模历史的源文件，编辑能力并不完全相同。

理解要点：逆向建模并非简单“转换格式”。工程模型还需考虑曲面连续性、孔轴关系和用途；是否需要特征树或参数化结构，应在项目开始时确认。

02 / 实际用途

把缺少原始图纸的实物重建为CAD，供研发补充尺寸、评估替代方案及制定后续加工资料。

以重建CAD为起点调整外形、孔位或接口，进入新版本结构设计与样件制作。

提取现有部件的接触面与接口几何，供团队设计支架、外壳或与之配合的零件。

把手工样板或自由曲面整理为CAD曲面，供后续模具设计、加工规划和可制造性评审。

03 / 交付与准备

以上为常见项目范围。具体交付格式、技术要求、服务边界及验收条件，根据实际需求确认。

04 / 常见问题

STEP文件和带建模历史的CAD源文件有什么区别？

STEP通常用于交换曲面或实体几何，并不等同于完整的草图、约束和特征历史。若要在指定软件中按原建模步骤调整参数，应提前约定源文件、软件版本和建模范围。

逆向模型会把样件的磨损和变形一起保留下来吗？

取决于重建目标。保形重建会参考实测状态；设计意图重建则需要结合图纸、对称关系、装配和关键尺寸整理几何。修正磨损或缺失部位的依据与假设应在交付中说明。

实物逆向建模需要提供哪些资料？

可提供实体样件、已有点云或网格，以及照片、关键尺寸和相关图纸。请说明模型后续用于改型、配合件设计还是制造资料准备，并确认目标软件、文件格式和编辑要求；只有实物时，先评估扫描与建模的衔接。
